取り付ける前に

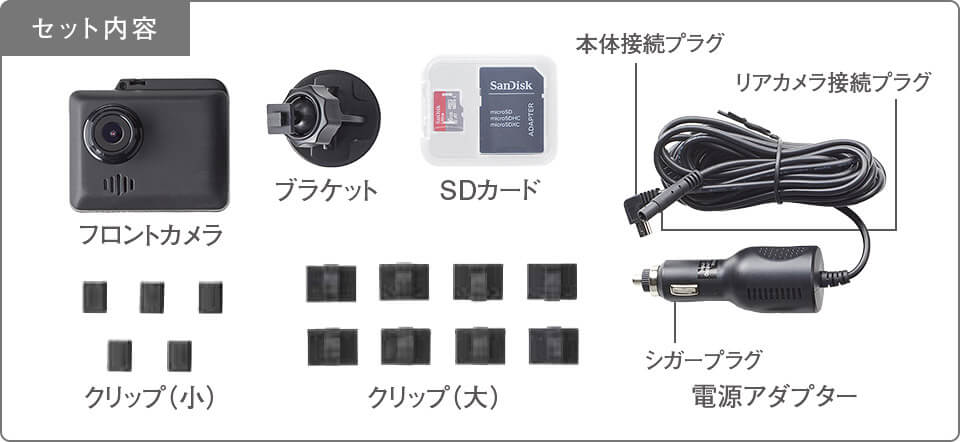

◎「もしレコ」のセット内容をご確認ください。
◎SDカードをフロントカメラに挿入してください。
お電話でのご注文
通話料無料 | 24時間365日受付
フロントガラスにカメラを貼り付け、ケーブルを配線し、電源アダプターをシガープラグにつなぎましょう。カメラに付いている保護フィルムは取り付け前にはがしてください。
◎「もしレコ」のセット内容をご確認ください。
◎SDカードをフロントカメラに挿入してください。
フロントカメラ本体にブラケットを取り付けます。
【POINT】ブラケットの先端をモニタ側にスライドしてはめこみます。
フロントカメラ本体と電源アダプターの本体接続プラグをつなぎます。車のシガーソケットに電源アダプターのプラグを差し込み、製品を動作させます。
(取付動画 00:27)
フロントカメラの貼り付け位置を決め、ブラケットの両面テープのシールをはがして貼り付けます。
(取付動画 00:34)
【POINT】貼り付ける前にフロントガラスの汚れや油分を拭き取りましょう。電源アダプターをシガーライターに接続して製品を動作させ、モニターを見ながら貼り付け位置を決めましょう。
フロントガラスの上側にケーブルクリップ(小)、フロントガラスの脇側にある支柱にケーブルクリップ(大)を貼り付けます。
(取付動画 00:50)
【POINT】ケーブルクリップは①両端②真ん中の順で貼り付けます。できる限り、平面部分に付けましょう。
●上側にクリップ(小)を3個
●脇側にクリップ(大)を3個
●足元にクリップ(大)を1個
ケーブルクリップに電源アダプターのケーブルを配線します。
(取付動画 01:14)
●ケーブルの配線イメージ
●リアカメラを付けない場合は2本とも留める
シガーソケットに電源アダプターのシガープラグをつなぎます。
(取付動画 03:00)
フロントカメラの映像を確認しながら、カメラの向きを調整します。余ったケーブルを助手席のマットの下に収めて完了です。
(取付動画 03:06)
●余ったケーブルはマットの下に収納
●前方の道路がモニターに映るように
カメラの向きを調整する
カメラと電源アダプターをつなぎ、リアガラスにカメラを貼り付け、ケーブルを配線しましょう。
◎リアカメラのセット内容をご確認ください。
助手席側の支柱にあるリアカメラ接続プラグにリアカメラ用ケーブルのアダプター接続プラグをつなぎます。
(取付動画 00:28)
助手席・後部座席側のドアの上、リア側面の内張りにリアカメラ用ケーブルを押し込みながら、車の後方までケーブルを配線します。
(取付動画 00:36)
【POINT】内張りにケーブルを押し込みにくい場合は、ケーブルクリップ(小)を使って配線してもOKです。
●ドアの上部に配線する
●指でケーブルを押し込む
リアカメラの取り付け位置を決め、リアカメラの両面テープのシールをはがして貼り付け、リアカメラにケーブルを接続します。
(取付動画 01:50)
【POINT】貼り付ける前にリアガラスの汚れや油分を拭き取りましょう。
後方ドアを開け、後方ドアの上にケーブルを押し込んだ後、後方ドアの左側にケーブルクリップ(大)を貼り付け、ケーブルを配線します。
(取付動画 02:14)
【POINT】貼り付ける前にリアガラスの汚れや油分を拭き取りましょう。
後方ドアを開閉し、ケーブルの長さに問題がないかを確認します。余ったケーブルは荷室に収納します。
(取付動画 03:06)
●ケーブルの長さを確認する
●余ったケーブルは荷室へ収納
フロントカメラに映る映像を確認しながらリアカメラの角度を微調整して完了です。
(取付動画 03:27)
●リアカメラの角度を調整する
●後方の道路がモニターに映っていればOK
